溫補振蕩器（TCXO）到底是怎樣個補償法
來源：http://m.lbfp.com.cn 作者：yijindz 2012年05月02
TCXO發展現狀 石英晶體振蕩器在近十幾年中得到長足發展,早在銀行ATM設備,GPS衛星定位,網絡傳輸機中都有用到其中在精密晶體振蕩器的研究開發與生產方面，日本居領先和主宰地位。 在70年代末汽車電話用石英晶體振蕩器的體積達20?以上，
目前的主流產品降至0.4?，超小型化的石英振蕩器件體積僅為0.27?。在30年中， 石英振蕩器的體積縮小了50余倍乃至100倍。溫補振蕩器是通過附加的溫度補償電路使由周圍溫度變化產生的，振蕩頻率變化量削減的一種石英晶體振蕩器。
溫補振蕩器的溫度補償方式

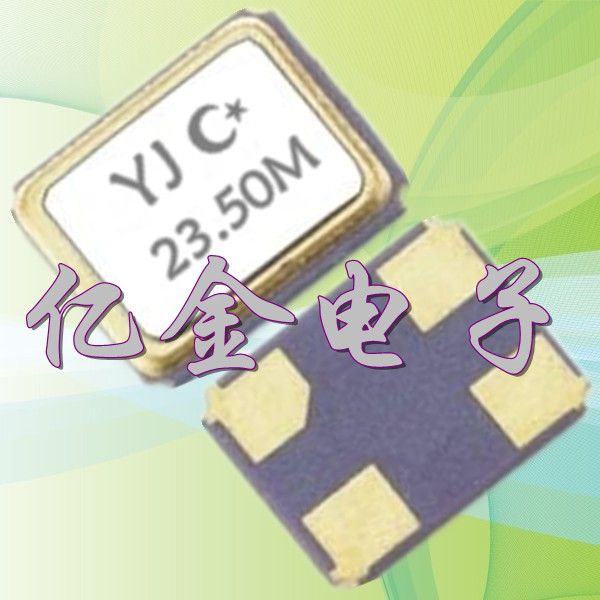

.jpg)
目前在振蕩器中，對石英晶體振子頻率溫度漂移的補償方法
主要有直接補償和間接補償兩種類型：
（1）直接補償型:直接補償型石英晶體振蕩器是由熱敏電阻和阻容元件組成的溫度補償電路，在振蕩器中與石英晶體振子串聯而成的。在溫度變化時，熱敏電阻的阻值和晶體等效串聯電容容值相應變化，從而抵消或削減振蕩頻率的溫度漂移。該補償方式電路簡單，成本較低，節省印制電路板（PCB）尺寸和空間，適用于小型和低壓小電流場合。但當要求晶體振蕩器精度小于1pmm時，直接補償方式并不適宜
（2）間接補償型：間接補償型又分模擬式和數字式兩種類型，模擬式間接溫度補償是利用熱敏電阻等溫度傳感元件組成溫度－電壓變換電路，并將該電壓施加到一支與晶體振子相串接的變容二極管上，通過晶體振子串聯電容量的變化，對晶體振子的非線性頻率漂移進行補償。該補償方式能實現±0.5ppm的高精度，但在3V以下的低電壓情況下受到限制。數字化間接溫度補償是在模擬式補償電路中的溫度—電壓變換電路之后再加一級模/數（A/D）變換器，將模擬量轉換成數字量。該法可實現自動溫度補償，使石英晶體振蕩器頻率穩定度非常高，但具體的補償電路比較復雜，成本也較高，只適用于基地站和廣播電臺等要求高精度化的情況。
目前的主流產品降至0.4?，超小型化的石英振蕩器件體積僅為0.27?。在30年中， 石英振蕩器的體積縮小了50余倍乃至100倍。溫補振蕩器是通過附加的溫度補償電路使由周圍溫度變化產生的，振蕩頻率變化量削減的一種石英晶體振蕩器。
溫補振蕩器的溫度補償方式
目前在振蕩器中，對石英晶體振子頻率溫度漂移的補償方法主要有直接補償和間接補償兩種類型：
（1）直接補償型:直接補償型石英晶體振蕩器是由熱敏電阻和阻容元件組成的溫度補償電路，在振蕩器中與石英晶體振子串聯而成的。在溫度變化時，熱敏電阻的阻值和晶體等效串聯電容容值相應變化，從而抵消或削減振蕩頻率的溫度漂移。該補償方式電路簡單，成本較低，節省印制電路板（PCB）尺寸和空間，適用于小型和低壓小電流場合。但當要求晶體振蕩器精度小于1pmm時，直接補償方式并不適宜
（2）間接補償型：間接補償型又分模擬式和數字式兩種類型，模擬式間接溫度補償是利用熱敏電阻等溫度傳感元件組成溫度－電壓變換電路，并將該電壓施加到一支與晶體振子相串接的變容二極管上，通過晶體振子串聯電容量的變化，對晶體振子的非線性頻率漂移進行補償。該補償方式能實現±0.5ppm的高精度，但在3V以下的低電壓情況下受到限制。數字化間接溫度補償是在模擬式補償電路中的溫度—電壓變換電路之后再加一級模/數（A/D）變換器，將模擬量轉換成數字量。該法可實現自動溫度補償，使石英晶體振蕩器頻率穩定度非常高，但具體的補償電路比較復雜，成本也較高，只適用于基地站和廣播電臺等要求高精度化的情況。
