SiTime MEMS 定時用于智能電表

來源：http://m.lbfp.com.cn 作者：億金電子 2024年12月11

智能電表

遠程監控的好處和用途繼續急劇上升。隨著這些支持 IoT 的設備擴展到更多沒有電源的偏遠地區或受停電影響的區域，低功耗變得越來越重要。

SiTime晶振的 MEMS μPower 時序解決方案提供最小的占用空間、最高的可靠性和多種降低系統功耗的方法 ——— 從 1 μA NanoDrive 器件到在睡眠模式下節省功耗的更高穩定性。

SiTime MEMS 定時優勢

一、最小的占用空間和功率

1.2 毫米2云解決方案提供商

高達 <1 μA 的超低功耗

NanoDrive™ 可編程輸出擺幅

二、強大的時鐘解決方案

±5 ppm 頻率穩定性

抗電源噪聲

LVCMOS 支持驅動多個負載

三、集成 MEMS，易于使用

無外部石英

無 quartz 可靠性問題

無蓋板或屏蔽層

智能電表，無論是電表、燃氣表還是水表，都為公用事業公司提供了巨大的好處。除了無需派遣人員讀取每個電表而節省的成本外，智能電表還使公用事業公司能夠在發生停電和其他問題時收到通知。

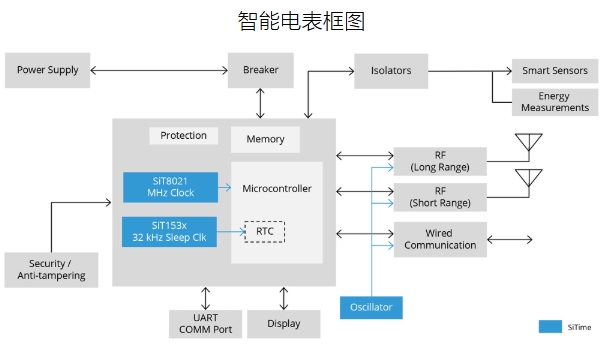

智能電表需要多個 clock source。

1、睡眠時鐘：用于跟蹤時間和日期。因此，當系統的其余部分關閉時，它正在運行。它通常以 32.768 kHz 的低功率運行。

2、用于通信接口的振蕩器：在頻率、信號（單端或差分）、抖動限制等方面的各種要求。

3、微控制器時鐘：通常使用 16 至 40 MHz 范圍內的晶體諧振器或振蕩器來實現。

用于智能電表的 SiTime MEMS 定時

設備	主要特點	關鍵價值
32.768 KHz XO SiT1532 32.768 KHz SiT1534 1 至 32.768 KHz	900 nA 典型功耗 1.2 V 至 3.63 V 工作電壓 1.5 x 0.8 mm 和 2.0 x 1.2 mm 封裝	節省電力，最大限度地延長電池壽命可編程輸出擺幅，進一步節省功耗占地面積小，節省電路板空間內部 VDD 濾波消除了外部旁路電容器：降低了 BOM 成本并進一步節省了空間
32.768K振蕩器 SiT1569 1 KHz 至 462.5 kHz MHz	100 kHz 時電流消耗為 3.3 μA ±50 ppm 穩定性 1.5 x 0.8 mm 封裝	節省電力，最大限度地延長電池壽命可編程輸出擺幅，進一步節省功耗占地面積小，節省電路板空間內部 VDD 濾波消除了外部旁路電容器：降低了 BOM 成本并進一步節省了空間
32.768 kHz TCXO SiT1552 32.768 KHz	±5 至 ±20 ppm 990 nA 典型消耗 1.5 V 至 3.65 V 電源范圍 1.5 x 0.8 mm 封裝	節省電力，最大限度地延長電池壽命可編程輸出擺幅，進一步節省功耗占地面積小，節省電路板空間內部 VDD 濾波消除了外部旁路電容器：降低了 BOM 成本并進一步節省了空間
MHz 振蕩器 SiT8021 1 至 26 MHz	超低功耗：6.144 MHz、1.8 V、10 pF 負載時< 270 μA 1.5 x 0.8 mm 封裝 ±50 和 ±100 ppm 選項 1.62 至 3.63 V 電源 -40°C 至 85°C	節省電力，最大限度地延長電池壽命節省電路板空間高可靠性占地面積小低功耗抗 EMI 能力

SiTime 振蕩器為智能電表提供了許多優勢

1、占地面積小：最小 1.5 x 0.8 mm。

2、極低的功率：MHz 振蕩器為 <1 mA – 實際值取決于頻率;<32.768 kHz 振蕩器為 490 nA）。

3、抗 EMI：由于與傳統晶體諧振器相比，SiTime MEMS 諧振器的尺寸較小。這在大電流常見的電表中尤為重要。

4、頻率精度：睡眠時鐘的精度更高，允許在 RTC 與網絡時間的重新同步之間有更長的系統待機時間。這有助于顯著節省互聯電池供電設備的功耗。
