分析石英晶體諧振器工作電路與原理
來源：http://m.lbfp.com.cn 作者：yijindz 2012年05月26
石英晶振就是用石英材料做成的石英晶體諧振器，現在稱之為晶振，起產生頻率的作用，具有穩定，抗干擾性能良好的特點，廣泛應用于各種電子消費產品中。

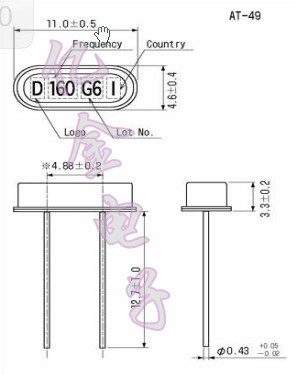

石英晶振，有天然的也有人造的是一種重要的壓電晶體材料，晶振本身并非振蕩器，它只有借助于有源激勵和無源電抗網絡才可產生振蕩，石英水晶振子是振蕩器中的重要元件，晶體的頻率（基頻或n次諧波頻率）及其溫度特性在很大程度上取決于其切割取向，石英晶體諧振器屬于（金屬殼）封裝，使用時只要在石英晶體振子板極上施加交變電壓，就會使晶片產生機械變形振動，此現象稱壓電效應，當外加電壓頻率等于晶體諧振器固有頻率時，就會發生壓電諧振從面導致機械變形振幅突然增大。.jpg)
與多屬板之間的靜電電容：L 、C 為壓電諧振的等效參量：R 為振動磨擦損耗的等效電阻。石英晶體諧振器存在一個串聯諧振頻率fos(1/2π），同時也存在一個并聯諧振頻率fop(1/2π)。由于Co C，fop與fop之間之差值很小，并且R ωOL，R 1/ωOL，所以諧振電路的品質因數Q非常高（可達數百萬），從而使石英晶體諧振器組成的振蕩器頻率穩定度十分高，可達10-12/日，石英晶體振蕩器可分串聯型和并聯型兩種。用石英晶體諧振器及其等效電路，取代LC振蕩器中構成諧振回路的電感（L）和電容（C）元件，則很容易理解晶體振蕩器工作原理。
石英晶振，有天然的也有人造的是一種重要的壓電晶體材料，晶振本身并非振蕩器，它只有借助于有源激勵和無源電抗網絡才可產生振蕩，石英水晶振子是振蕩器中的重要元件，晶體的頻率（基頻或n次諧波頻率）及其溫度特性在很大程度上取決于其切割取向，石英晶體諧振器屬于（金屬殼）封裝，使用時只要在石英晶體振子板極上施加交變電壓，就會使晶片產生機械變形振動，此現象稱壓電效應，當外加電壓頻率等于晶體諧振器固有頻率時，就會發生壓電諧振從面導致機械變形振幅突然增大。
與多屬板之間的靜電電容：L 、C 為壓電諧振的等效參量：R 為振動磨擦損耗的等效電阻。石英晶體諧振器存在一個串聯諧振頻率fos(1/2π），同時也存在一個并聯諧振頻率fop(1/2π)。由于Co C，fop與fop之間之差值很小，并且R ωOL，R 1/ωOL，所以諧振電路的品質因數Q非常高（可達數百萬），從而使石英晶體諧振器組成的振蕩器頻率穩定度十分高，可達10-12/日，石英晶體振蕩器可分串聯型和并聯型兩種。用石英晶體諧振器及其等效電路，取代LC振蕩器中構成諧振回路的電感（L）和電容（C）元件，則很容易理解晶體振蕩器工作原理。
