TG2016SMN具有低功耗溫補晶體振蕩器

來源:http://m.lbfp.com.cn 作者:億金電子 2022年09月05
晶振,電子產品都得依賴的一款電子器件,它是通常應用到一些高端電子產品當中。削波正弦波形是TCXO最受歡迎的輸出選項,這是為什么呢,主要原因有兩點.其一是低功耗,改善了熱特性以及更好的老化和頻率穩定性能;其二則是比CMOS輸出更好的相位噪聲性能.也就是說石英晶振在采用削頂正玄波作為輸出方式之后會極大的減少諧波分量的數量,使得晶振產品具備低相位噪聲的性能.
愛普生晶振TG2016SMN,是一款溫補晶體振蕩器,小體積尺寸2.0x1.6mm,四腳貼片晶振,頻率范圍10MHz至55MHz,低電源電壓1.8V,2.8V,3.0V,3.3V,具有超小型,輕薄型,低抖動,低功耗,低相位噪聲,低耗能等特點,應用于數碼產品、車載數碼、手機、對講機、數碼相機、MID平板電腦,光電技術等通訊設備及各種頻率控制設備。
TG2016SMN具有低功耗溫補晶體振蕩器,X1G005441003100,超小型晶振

愛普生晶振 Model Frequency LxWxH Output Wave
X1G005441001200 TG2016SMN 40.000000 MHz 2.00 x 1.60 x 0.61 mm Clipped sine wave
X1G005441003100 TG2016SMN 19.200000 MHz 2.00 x 1.60 x 0.61 mm Clipped sine wave
X1G005441003300 TG2016SMN 39.000000 MHz 2.00 x 1.60 x 0.61 mm Clipped sine wave
X1G005441004700 TG2016SMN 19.200000 MHz 2.00 x 1.60 x 0.61 mm Clipped sine wave
X1G005441006500 TG2016SMN 38.400000 MHz 2.00 x 1.60 x 0.61 mm Clipped sine wave
X1G005441020100 TG2016SMN 16.368000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441020200 TG2016SMN 16.369000 MHz 2.00 x 1.60 x 0.73 mm TCXO晶振
X1G005441020300 TG2016SMN 19.200000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441020400 TG2016SMN 26.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441020500 TG2016SMN 32.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave

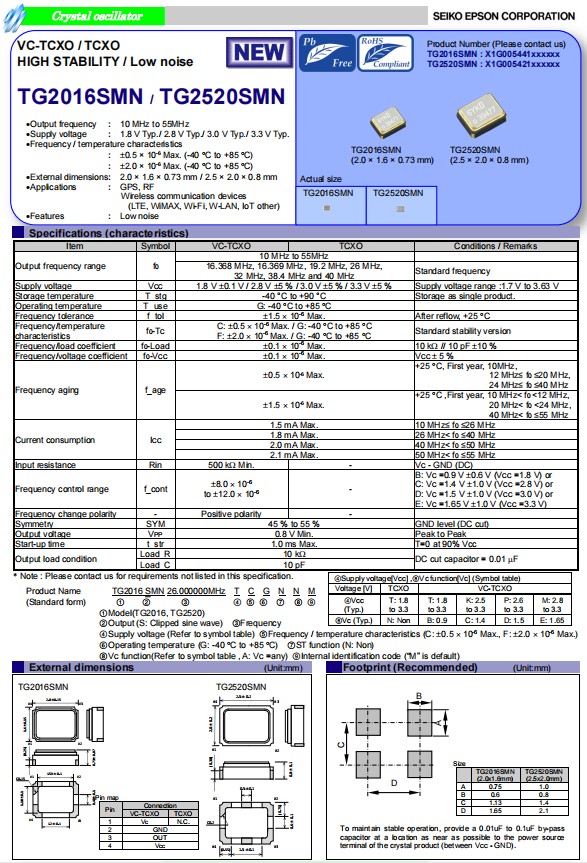

愛普生晶振TG2016SMN / TG2520SMN是高穩定性低相 使用愛普生開發和制造的IC的噪聲TCXO和MHz基頻晶體。相位噪聲是愛普生緊湊型TCXO中最低的產品系列,使其成為GNSS的理想?yún)⒖紩r鐘 和其他無線通信設備。
X1G005441020600 TG2016SMN 38.400000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441020700 TG2016SMN 40.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441020800 TG2016SMN 16.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021100 TG2016SMN 20.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021200 TG2016SMN 24.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021300 TG2016SMN 25.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021400 TG2016SMN 27.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021500 TG2016SMN 30.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021600 TG2016SMN 48.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441022000 TG2016SMN 52.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441022100 TG2016SMN 27.600000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441030100 TG2016SMN 16.368000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441030200 TG2016SMN 16.369000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
TG2016SMN具有低功耗溫補晶體振蕩器,X1G005441003100,超小型晶振
溫補晶振即溫度補償晶體振蕩器(TCXO),是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器。
削波正玄波(Clipped Sine Wave)是有源晶振輸出方式的一種,相比方波的諧波分量少很多,但驅動能力較弱,在負載10K/10PF時Vp-p為0.8Vmin.通常為SMD7050,SMD5032,SMD3225等封裝的表貼溫補晶振使用的輸出波形.當然,有源晶振還有CMOS,TTL,ECL,LVDS,正玄波等輸出方式,這些輸出邏輯方式也各有優缺點,至于如何利用它們我們卻是不得而知.所以日本愛普生晶振就推出了相關的技術支持文檔,明確指出應當如何在電路設計中應用削頂正玄波.
