Oscilent差分晶振920和921系列
來源：http://m.lbfp.com.cn 作者：億金電子 2018年09月12
美國奧斯康利晶振自成立以來發展至今成為全球知名頻率元件制造商,不僅因為其一流的生產技術,高質量的產品,也因為美國Oscilent晶振成本低,專注用戶需求,擁有完善的服務體系.

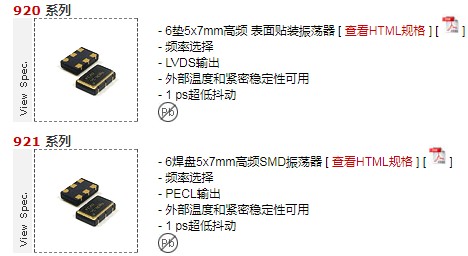

Oscilent晶振推出低成本LVDS和LV-PECL輸出差分晶振,對應型號920和921系列,為高頻差分晶體振蕩器.頻率106.25MHZ-212.5MHZ范圍,低電源電壓范圍3.3V~5V,存儲溫度可達-55℃-125℃范圍,滿足高溫度要求產品.該系列差分晶振采用小型5.0x7.0mm封裝,采用接縫密封陶瓷6腳焊盤配置,符合國際RoHs/Lead Free標準.
美國Oscilent差分晶振旨在用于1Gbps/2Gbps/4Gbps光纖通道,主機總線適配器,Raid控制器和光纖通道交換機等高要求網絡應用.Oscilent差分晶振具有LVDS和LV-PECL輸出,在產品中使用具有相位抖動小于1.0ps,在0-85攝氏度的擴展工作溫度范圍內具有嚴格的穩定性,即使在惡劣的環境中依舊能夠保持穩定工作.
Oscilent差分晶振920和921系列專為高性能應用而開發,在設計中具有成本效益的生產至關重要,并且銷售價格相較于市場也有優勢,Oscilent晶振集團通過采用低噪聲PLL設計和低抖動生成VCO,該器件提供了高性能和低成本的獨特組合.
| Oscilent晶振參數 | 條件 | 特性 | 單位 |
| 輸出邏輯 | - | 920晶振LVDS方波，921晶振LV-PECL方波 | - |
| 輸入電壓（VDD） | - | 3.3±5％ | VDC |
| 頻率范圍（fO） | - | 106.250/212.500 | 兆赫 |
| 工作溫度（TOPR） | - | 0~+85 | C |
| 存儲溫度（TSTG） | - | -55~+125 | C |
| 整體頻率穩定性 | （a）-（e） | 最多±50 | PPM |
| （a）頻率容差 | 包括整體穩定性 | - | |
| （b）溫度穩定性 | 包含整體穩定性（工作溫度） | - | |
| （c）輸入電壓穩定性 | 包含整體穩定性（VDD±5％） | - | |
| （d）負載穩定性 | 包含整體穩定性（RL±5％） | - | |
| （e）老化（@25°C） | 最多±3 | PPM/Y | |
| 目前的消費 | - | 最多60 | MA |
| 上升時間（Tr） | - | 最多600（波形的20％到80％） | PS |
| 下降時間（Tf） | - | 最多600（波形的20％到80％） | PS |
| 偏移電壓 | - | 1.2±0.1 | V |
| 輸出電壓（PP） | - | 400~800 | 毫伏 |
| 加載 | - | 100 | 歐姆 |
| 占空比 | - | 50±5 | ％ |
| 啟動時間（TS） | - | 最多10個 | mS |
| 相位抖動 | （12KHz至20MHz） | RMS：最大1 | PS |
Oscilent是全球頻率控制設備制造商,中文名稱為奧斯康利晶振,是北美,亞洲和歐洲一些最大的原始設備制造商的認可制造商和值得信賴的供應商,Oscilent晶振的頻率控制元件產品系列因其可靠性,耐用性和性能而廣受認可.在SAW濾波器,石英晶體振蕩器,陶瓷諧振器和石英晶體產品類別中提供廣泛的優質產品.億金電子代理美國Oscilent晶振,提供Oscilent差分晶振,陶瓷晶振,貼片晶振等,各種規格參數齊全,歡迎咨詢選購.
