京瓷世界最小體積CX1008SB晶振獲得日本著名研究獎
來源：http://m.lbfp.com.cn 作者：億金電子 2018年10月25
KYOCERA技術用于創造世界上最小的水晶單元之一,獲得日本著名研究獎.Inoue Harushige獎每年頒發給研究人員和企業,以表彰為日本科學,技術和經濟做出貢獻的杰出創新.獎項標準之一是由大學和研究機構根據原始研究由公司開發和商業化的技術.

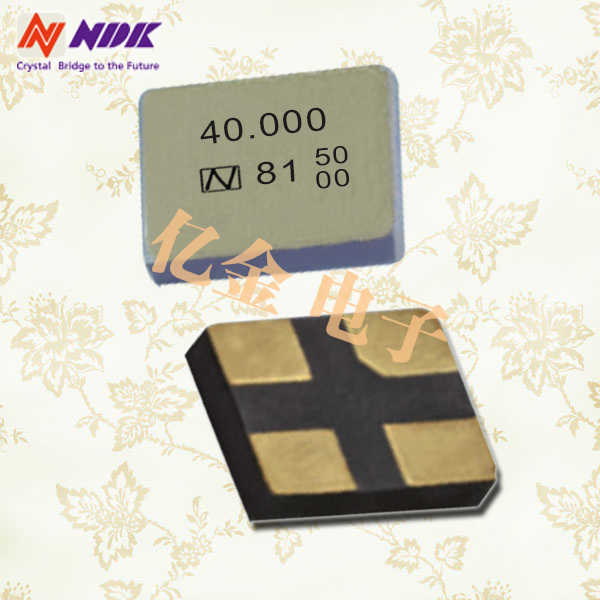

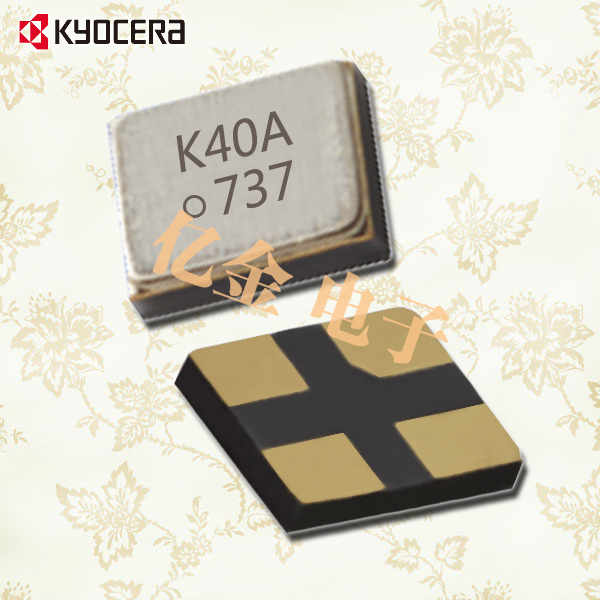

業內人士都知道貼片晶振向著小型化發展已經到了1.0x0.8mm的體積了,SMD晶振體積越小生產技術要求越高,雖說進口晶振技術先進,但目前市場推出1008晶振并且成功上市的也就京瓷晶振和NDK晶振兩個品牌,型號分別為CX1008SB晶振,NX1008AA晶振.是目前世界最小體積的貼片晶振,厚度超薄型,具有超高精密特點.
京瓷晶振通過結合京瓷壓電分析的獨特技術和Yamamura博士開發的等離子CVM技術,成功開發出超高精度石英晶片.通過這些獨特技術的結合,京瓷實現了集成晶圓級生產的光刻工藝.基于這種光刻技術,京瓷晶振能夠?qū)崿F(xiàn)世界上最小的石英晶體同時仍保持卓越的性能.京瓷和Yamamura博士的商學院合作因其對智能手機,可穿戴設備以及助聽器和膠囊醫療設備行業進一步小型化的影響而受到高度評價.
圖片：Kyocera Corporation總裁Hideo Tanimoto（左）和大阪大學Kazuya Yamamura博士（右）
晶體單元用于在數字電路中產生高度穩定的參考信號,基于石英的獨特材料特性,在施加特定電壓時以精確的頻率振蕩.更小,功能更強大的智能手機和可穿戴設備的趨勢需要更小,性能更好的石英晶振,貼片晶振,石英晶體單元.然而,傳統上認為,超過某一點的晶體單元的小型化將損害它們的性能,因?yàn)殡S著器件變小,電特性（例如等效串聯電阻）降低.然而,京瓷已成功縮小晶體單元尺寸,同時保持其電氣特性-采用目前的CX1210（1.2x1.0mm）器件,現在通過商業化超小型CX1008（1.0x0.8mm）石英晶體單元.
