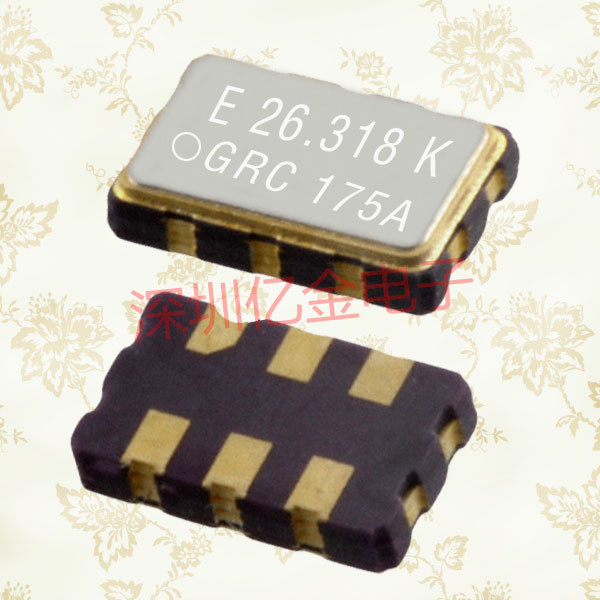

更多>>VG-4231CB壓控振蕩器,愛普生石英振蕩器,深圳晶體振蕩器型號,VG-4231CB 27.0000M-GGCZ3
- 頻率：1.00~80.00MHZ

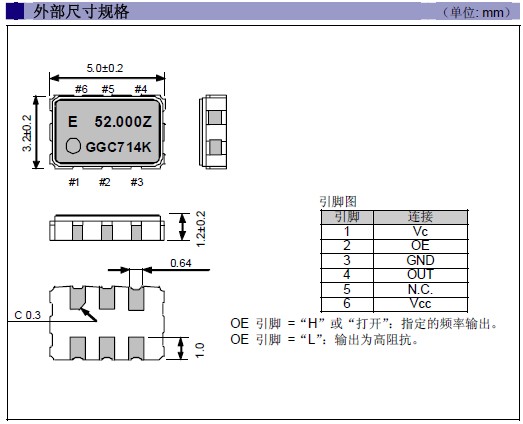

- 尺寸：5.0*3.2mm詳細請瀏覽PDF文檔
- 應 用： 薄型晶體諧振器,"VG-4231CB 27.0000M-GGCZ3"特別適用于有小型化要求的市場領域,對應陶瓷諧振器偏差大和通常的晶體諧振器偏差小的中間領域,一種性價比出色的產品,最適用于HDD,SSD,Blu-ray等用途,符合無鉛焊接的回流焊曲...
-
-
航欄(10).jpg)
| 項目 | 記 號 | VG-4231CB | 條 件 |
| 頻率 | f_nom | 1.0~80.0MHZ | |
| 頻率容許偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 頂點溫度 | Ti | +25±5°C | |
| 二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
| 負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 65kÙ 最大值 | |
| 絕對最大激勵等級 | DLmax. | 1μW | |
| 推薦激勵等級 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.8pF 典型值 | |
| 頻率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作溫度范圍 | T_use | -20°C～+70°C | |
| 保存溫度范圍 | T_stg | -55°C～+125°C | 單件保管 |
.jpg)
.jpg)
石英晶振在產品應用中頻率偏差超過要求怎么辦呢？
"VG-4231CB 27.0000M-GGCZ3",我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：
調整外部電容,Cd和CG的值.如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.
可以采用不同負載電容（CL）的晶體試用.試用晶體具有較低電容若頻率比目標頻率超高很多的話.請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.
2003年愛普生通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
.jpg)
"VG-4231CB 27.0000M-GGCZ3",愛普生晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準
.jpg)
