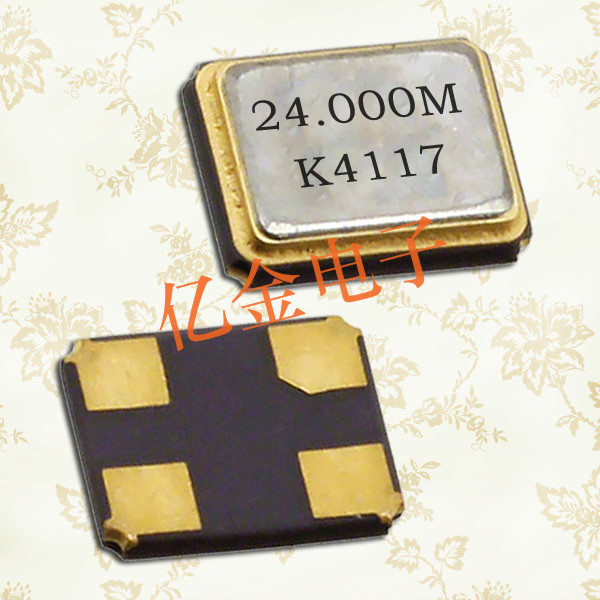

CX1612DB晶振,京瓷晶振,日本進口諧振器
- 頻率：26000~60000KHZ
- 尺寸：1.6*1.2mm
- 應 用： 貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品.
-
-
CX1612DB晶振,京瓷晶振,日本進口諧振器因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航.
| 項目 | 記號 | 標準規格 | 單位 |
| 型號 | CX1612DB | ||
| 頻率范圍 | f_nom | 26000~60000 | KHZ |
| 負載電容 | OT | 8 | PF |
| 精度 | CL | ±15 | ×10﹣6 |
| 直列抵抗 | R1 | Table | ohm |
| 工作溫度范圍 | T_use | -10 ~+70 | °C |
| 保存溫度范圍 | T_stg | -40~+85 | °C |
| 頻率溫度特性 | f_tem | ±15 | ×10﹣6 |
| 包裝 | pcs | 1000 | Pcs |
.jpg)
.jpg)

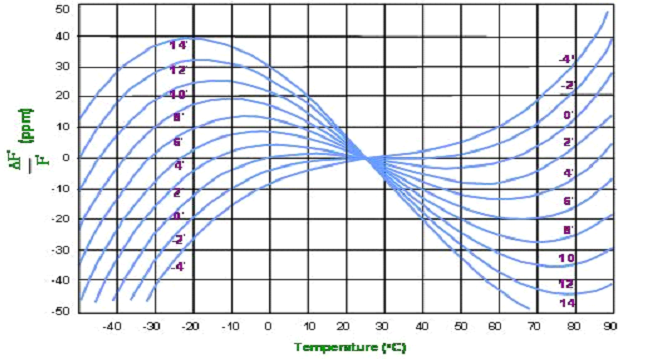

以AT切割角度變動在厚度振動模態的頻率對溫度特性的展開圖. 圖中以常用的室溫攝式25度作為相對零點, AT切割的最大優點是頻率對溫度變化為一元三次方曲線. 這個特性, 從(如圖)中可以看到, 在相當寬廣的溫度范圍下, AT切割的溫度曲線的第一階及第二階常數為零, 第三階的常數便決定了頻率對溫度的變化值.
1959年 月于4月1日在京都市中京區西之京原町101番地建立公司總部并設立工廠(注冊資金300萬日元、員工28名)作為一家精密陶瓷的專業生產商 -“京都陶瓷株式會社”開始創業
1960年～1960年4月在東京開設辦事處
1963年 5月在日本設立滋賀工廠（現滋賀蒲生工廠）
1968年 3月作為優秀中小企業，榮獲日本中小企業研究中心頒發的第一屆中小企業研究中心獎（現為Good Company大獎）4
1971年 1月與Feldmühle公司在德國成立了合資公司（現Kyocera Fineceramics GmbH）大規模集成電路 陶瓷多層封裝開發
1971年 3月在Kyocera International, Inc.開始生產精密陶瓷零部件
1972年 3月因“大規模集成電路用陶瓷多層封裝的開發”而榮獲日本第18屆大河內紀念生產特別獎
1972年 7月在京都市山科區建造了新的公司大廈，并將總部公司搬遷到此處3月 在日本的滋賀野洲事業所（現為滋賀野洲工廠）內的太陽能電池工廠竣工
2010年 6月承接Sony Mobile Display株式會社野洲事業所的TFT液晶顯示器業務
京瓷晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. .jpg)
京瓷晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. .jpg)
