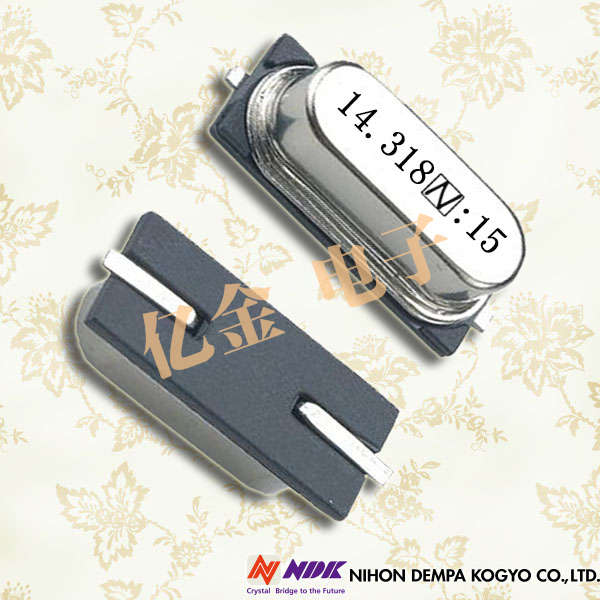

日本NDK晶振,AT-41CD2晶振,49SMD本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
        NDK晶振日本電波工業株式會社所說的LCA指的是“生命周期評估”,它包括評估產品的壽命.在這里,產品的生命不僅僅是產品本身的制造階段,而是包括原料組成產品的零件/材料的開采階段,包括產品的制造階段,銷售階段,包括到產品交付給用戶使用的階段,包括產品使用由用戶和維修/維護參與它,和處置階段,通過用戶廢棄產品回收,回收或處置.在ISO14000系列環境標準中也建立了國際標準.
        NDK晶振日本電波工業株式會社作為壓電石英晶體元器件、壓電石英晶體、壓電陶瓷諧振器、晶體元器件的專業生產廠家,以“通過對客戶的服務,為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立.
現在我們作為提供電子業必不可少的,在豐富用途被廣泛使用的晶體元器件產品以及應用水晶技術的傳感器等新的高附加價值產品的頻率綜合生產廠家,正以企業的繼續成長為目標而努力.
        日本電波工業株式會社NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售

NDK晶振	單位	AT-41CD2	石英晶振基本條件
標準頻率	f_nom	標準：3 ≤ F ≤ 37MHZ/26 ≤ F < 60MHZ/60 ≤ F ≤ 75MHZ 可選擇：4 ≤ F ≤ 37MHZ/26 ≤ F ≤ 40MHZ	標準頻率
儲存溫度	T_stg	標準：-10°C ～ +70°C 可選擇：-40°C ～ +85°C	裸存
工作溫度	T_use	標準：-40°C ～ +85°C 可選擇：-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, 0755-27876565
頻率溫度特征	f_tem	±30 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	160PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C —  +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

        PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

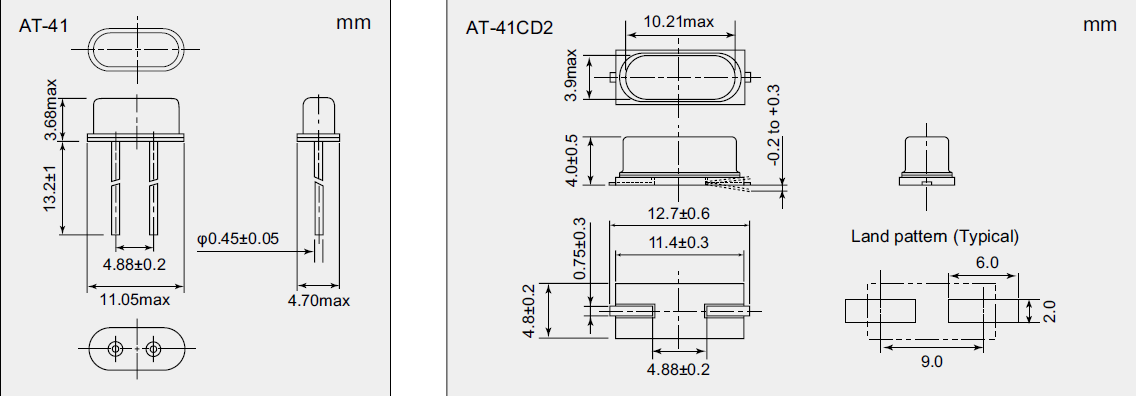

(2) 石英晶振在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
存儲事項
        (1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
        正常溫度和濕度：
        溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
        (2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.NDK晶振日本電波工業株式會社所說的LCA指的是“生命周期評估”,它包括評估產品的壽命.在這里,產品的生命不僅僅是產品本身的制造階段,而是包括原料組成產品的零件/材料的開采階段,包括產品的制造階段,銷售階段,包括到產品交付給用戶使用的階段,包括產品使用由用戶和維修/維護參與它,和處置階段,通過用戶廢棄產品回收,回收或處置.在ISO14000系列環境標準中也建立了國際標準.日本NDK晶振,AT-41CD2晶振,49SMD
