安碁科技成立於西元1990年，主要從事石英元件產品的研發、製造及銷售。擁有深厚的研發技術底蘊，為晶體振盪器之專業製造公司。深耕臺灣、佈局全球。在美國與中國大陸均設有據點，提供客戶最及時的服務，朝客戶導向目標邁進。
        科技不斷的進步，安碁科技亦不斷提升技術服務。透過與客戶緊密的互動，瞭解客戶需求，提供客戶全方位的技術支援─Total Solution； 貫徹安碁誠信為首、專業化客戶服務及品質優先的理念。
        公司願景-追求卓越，不斷創新，與客戶一同成長，成為客戶在頻率控制元件領域的最佳夥伴。

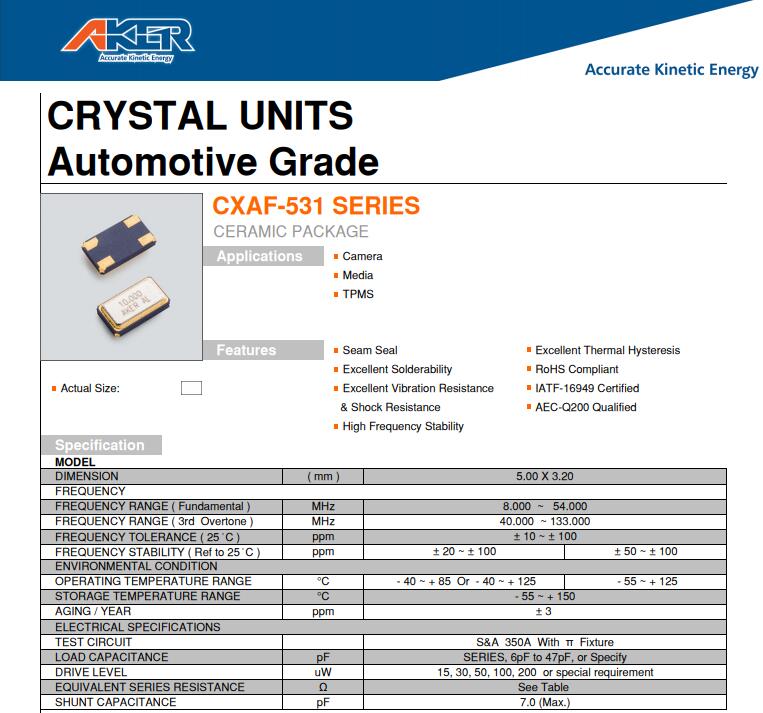

Model	NXE-AHF

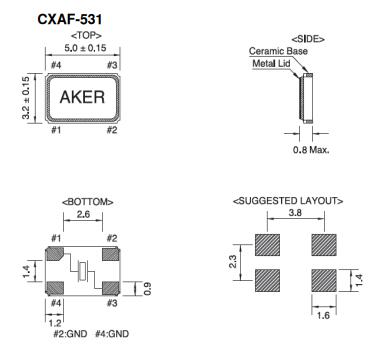

DIMENSION	5.00 X 3.20mm
Frequency
Frequency Range	8 ~ 54.000 MHz
Frequency Tolerance at 25°C±2°C	±10 ~ ±100 ppm (TYP.)
Frequency Stability Over Operating Temp Range	±10 ~ ±100 ppm/±50 ~ ±100 ppm
Operating Temp Range	’-40°C~ +85°C,-40°C~ +125°C ,-55°C~ +125°C
Storage Temp Range	‘-55°C ~ +150°C
Aging Rate	±3ppm/year
Test Circuit	S&A 350A With tt Fixture
Load Capacitance	6 pF ~ 47 pF, series or special
Drive Level	15uW ~ 00uW or special
Shunt Capacitance	7.0pF max

        晶振是為電路提供頻率校準的元器件，通常分成有源晶振和無源晶振兩個大類別；所以晶振的使用之前要注意的幾點：
        1、無源晶振需要外接電壓；由于芯片內部有振蕩電路，并且晶振的信號電壓根據起振電路而定，可以允許不同的電壓，但無源晶振通常信號質量和精度較差，需要精確匹配外圍電路（電感、電容、電阻等），如需更換晶振時要同時更換外圍的電路。
        2、有源晶振不需要芯片的內部振蕩器，就可以提供高精度的頻率基準，信號質量也較無源晶振要好；相對應的有源晶振要比無源晶振要貴一些。
       3、晶振的腳位圖；晶振廠家所制作的產品手冊上都會提供外部晶振輸入的標準電路，會注明晶振的頻率范圍和一些重要的參數，所以在設計電路時要了解晶振的腳位圖。單片機現在所能接收的晶振頻率相對較低，但對于一般控制電路來說足夠了。
       4、晶振有一個重要的參數，那就是負載電容值；選擇與負載電容值相等的并聯電容，就可以得到晶振標稱的諧振頻率。

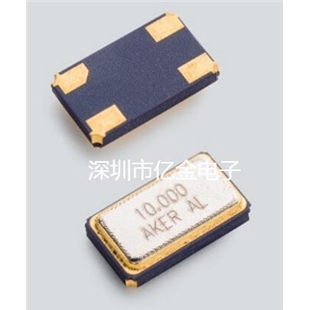

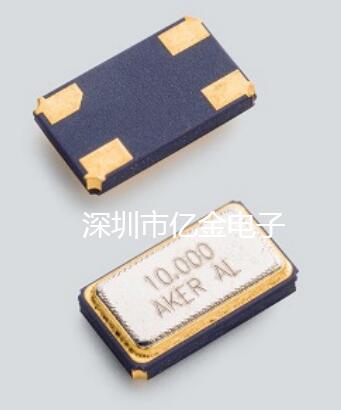

       5、一般的晶振的負載電容為15pf或12.5pf ；如果再考慮元件引腳的等效輸入電容，則兩個22pf的電容構成晶振的振蕩電路就是比較好的選擇。安基晶振,CXAF-531晶振,5032四腳晶振
