首頁歐美晶振ACT晶振英國ACT晶振,531 SMX-4晶振,5032晶體諧振器

英國ACT晶振,531 SMX-4晶振,5032晶體諧振器

  • 頻率:8.0~54.0MHZ
  • 尺寸:5.0*3.2mm
  • 應 用: 英國ACT晶振,531SMX-4晶振,5032晶體諧振器我們經常看到計算機的主頻高達2.7GHz,WiFi通信也常聽到2.4GHz和5.8GHz,這么高的頻率是如何產生的?在很多系統中往往需要多個不同頻率、不同相位的時鐘信號,如何通過一個晶...
  • RoHS RoHS2


  英國ACT晶振,531 SMX-4晶振,5032晶體諧振器我們經常看到計算機的主頻高達2.7GHz,WiFi通信也常聽到2.4GHz和5.8GHz,這么高的頻率是如何產生的?
  在很多系統中往往需要多個不同頻率、不同相位的時鐘信號,如何通過一個晶振得到這些時鐘信號?
  除了兩條腿、四條腿的“晶振”器件之外,你還知道哪些能夠產生時鐘的方法?他們的優勢和局限性都是什么?
  在PCB設計的時候時鐘電路部分如何做相關器件的布局、布線?
  晶振的振動就像彈簧;晶體的振動頻率和石英晶體的面積、厚度、切割取向等有關。越長的抖得越慢,越粗的抖得越慢,越軟的抖得越慢,不過太短太細太硬的抖不起來。晶振是機械振動,具有機械振動的特征:形狀、幾何尺寸、質量等,決定振動頻率。
  晶振普遍由石英材質或者陶瓷材質加上內部的晶片組合而成,而晶振的頻率大小取決于晶片的厚度影響。首先,在制作工藝來講,晶片大小以及晶片厚薄與晶振的頻率密切相關,一般來講,石英晶振的頻率越高,需要的石英晶片越薄。
  比如40MHz的石英晶體所需的晶片厚度是41.75微米,這樣的厚度還算可以做到,但100MHz的石英晶體,所需的晶片厚度則是16.7微米。即使厚度可做到但損耗非常高,製成成品後輕輕一跌晶片就碎裂。所以一般在高頻的晶體就要采用三次泛音、五次泛音、七次泛音的技術來達到了。比如基頻為20MHz的晶體,五次泛音之后就可以得到100MHz的晶體。 一般以經驗來講,40MHz以下基本都是基頻晶振,而40MHz以上,則是泛音晶振了。因此,我們不難理解,為什么很多有源晶振頻率基本都算高頻的,并且成本也相對比較貴,有源晶振的成本除了內部晶片較薄以外,再就是自身有加一個振蕩片。
  那么基頻晶振和泛音晶振在使用上又會有什么不同了??jī)烧咴谑褂蒙峡隙ㄊ怯袇^(qū)別的,比如基頻的晶體,只需要接入適當?shù)碾娙菥涂梢怨ぷ鳎阂艟д駝t需要電感和電容配合使用才可振出泛音頻率,否則就只能振出基頻了。

  作為discoverIE Group plc的一部分,通過我們的獨立分銷合作伙伴,ACT可以在全球范圍內支持您的頻率控制要求。我們不僅僅是頻率控制,以工程為主導的技術支持,定制設計/非標準頻率,晶體和微控制器匹配服務,樣品庫存,位于英國的內部技術實驗室,廣泛而成熟的全球分銷網絡,全面的售后支持,庫存管理,通過ISO9001和TS16949認證,靈活性 - 快速周轉時間,低MOQ,廣泛的產品。
  無論您需要新技術,如M-SAC增強型振蕩器,還是簡單的基本晶體,我們的工程團隊都將幫助您為您的應用選擇合適的解決方案,并在整個設計周期和生產過程中為您提供支持。英國ACT晶振,531 SMX-4晶振,5032晶體諧振器
  30年的經驗,憑借30多年的頻率控制專業知識,我們很高興能夠應對您的設計挑戰和產品需求。

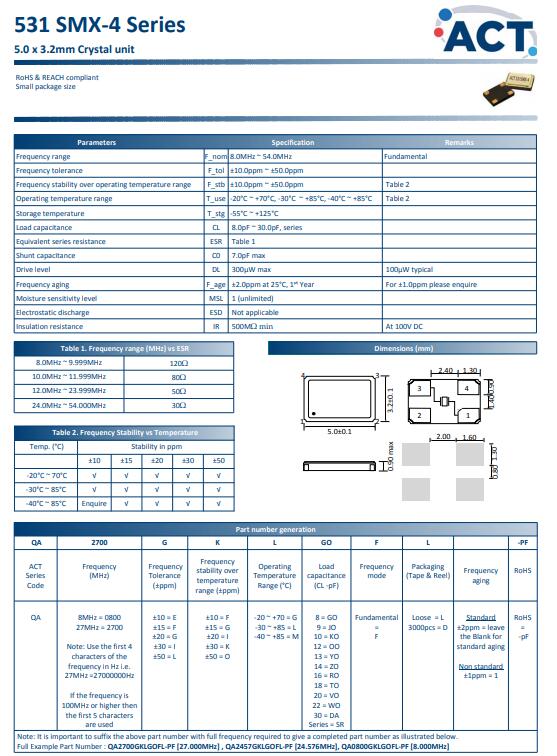

Parameters              Specification      Remarks
Frequency F_nom 8.0MHz ~ 54.0MHz
Frequency tolerance  F_tol ±10.0ppm ~ ±50.0ppm At  25°C ± 3°C, For ±5ppm please enquire
Operating temperature range T_use ‐20°C ~ +70°C
‐30°C  ~ +85°C
 ‐40°C ~ +85°C

Storage temperature T_stg ‐55°C ~ +125°C
Turnover temperature Ti  25°C ± 5°C
Load capacitance CL 8pF ~30pF
Equivalent series resistance ESR   300μW max
100μW typical
Frequency aging F_age  ±2.0ppm max  For ±1.0ppm please enquire




  很多人都知道晶振是電子元器件的一種頻率元件.是用電損耗很小的經過精密切割磨削并鍍上電極焊上引線做成的.它是時鐘電路中最重要的部件,是向顯卡,網卡,主板等其它配件各部分提供基準頻率,石英晶振也像個標尺,工作頻率不穩定會造成相關設備工作頻率不穩定,自然而然就容易出現問題,但由于現制造工藝不斷提高,現在的頻率偏差,溫度穩定性,老化率,密封性等重要技術指標都是很好的,已經不會很容易出現故障,但我們還是需要注意一下晶振的存放條件,以免出現不必要的意外.
  英國ACT晶振,531 SMX-4晶振,5032晶體諧振器根據我們對晶振的了解,總結出以下幾點的保存方法:
  1.要考慮到周?chē)某睗穸?得做好防擠壓措施,放在干燥通風的地方,讓晶體避免受潮導致其他參數發生變化.
  2.前面也說過,晶振是一種易碎的元器件,所以防震措施也是很重要的,不宜放在較高的貨架上,在使用的過程中,也不宜讓晶振跌落,一般來說,從高空跌落的石英晶振不應再次使用.
  3.對于需要剪腳的圓柱晶振,應該注意機械應力的影響.
  4.石英晶振在焊錫過程中,其焊錫的溫度不宜過高,焊錫時間也不宜過長,防止晶體因此發生變化而生產各種參數不穩定.
  5.焊錫之后要對晶振進行清洗,以免絕緣電阻不符合要求.
  6.要保證兩條引腳的焊錫點不相連,否則也會導致晶體停振.
  7.晶振外殼接地時,要確外殼和引腳不被意外連通而導致短路,從而導致晶振不起振.
